Autres fonctionnalités

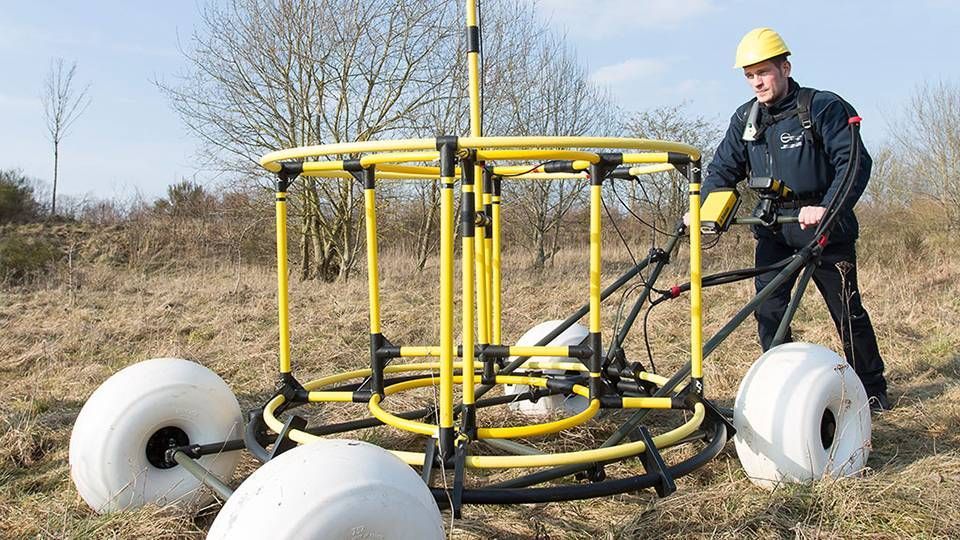

La disposition circulaire des bobines améliore considérablement le rapport signal/bruit jusqu'à 50 %, augmentant ainsi considérablement la profondeur de détection. Les 5 portes temporelles et le découplage des bobines réceptrices améliorent considérablement la détection et la résolution. Le dimensionnement et le placement géométrique des bobines réceptrices internes, associés à des mesures précoces, contribuent également à améliorer les performances et à augmenter la résolution des petits objets proches de la surface. Les dimensions et le placement des bobines réceptrices externes ont été adaptés à la détection de cibles plus grandes et plus profondément enfouies. Le dimensionnement géométrique du système permet une augmentation significative de la productivité grâce à la grande zone de numérisation couverte.ApplicationL'une des exigences fondamentales lors de l'utilisation de méthodes électromagnétiques pour détecter des anomalies métalliques est un contraste élevé des paramètres électriques des objets à détecter par rapport à la conductivité naturelle du substrat. Le fer a une conductivité extrêmement élevée de 107 S/m et une résistance électrique de 10 à 7 Ωm respectivement. Cela correspond à une différence de 7 ordres de grandeur par rapport aux sols/roches les plus conducteurs. Il en va de même pour la perméabilité magnétique (magnétite μr =5, fer μr =120). Ce contraste extrêmement élevé en termes de conductivité électrique et de perméabilité magnétique par rapport aux sols/roches naturels constitue la condition de base pour la détection lors de l'utilisation de méthodes électromagnétiques. Cette méthode de mesure appartient à la famille des méthodes électromagnétiques transitoires (TEM), qui fonctionnent dans la plage temporelle. On utilise un champ source qui induit des systèmes de courant dans le sous-sol, dont la propagation dépend de la distribution de conductivité dans le sous-sol. Dans le cas d'un couplage de transmetteur inductif, un courant continu constant circule dans une bobine de transmetteur horizontale. Le courant constant de l'émetteur est désactivé ou activé aussi brusquement que possible et provoque l'effondrement du champ magnétique primaire constant, qui a presque la géométrie d'un dipôle magnétique vertical (VMD). Dans le même temps, le champ magnétique primaire dépendant du temps génère un système de courant selon la loi d'Ampère et la loi d'induction de Faraday. Selon le substrat, il se propage verticalement et latéralement (diffusion) au fil du temps et induit des courants de Foucault dans le substrat conducteur conformément aux équations de Maxwell. Ce système d'écoulement diminue en raison des pertes ohmiques, qui à leur tour produisent un champ magnétique secondaire, qui diminue également avec le temps. Les modifications en fonction du temps des composantes du champ magnétique induisent une tension de décroissance (transitoire) qui sera mesurée dans les bobines réceptrices (ici la variation de la composante magnétique verticale avec le temps).
